Cómo preparar tu dispositivo de seguimiento satelital
Una vez que has adquirido tus dispositivos de Rinho IoT (si aún no lo hiciste puedes hacer click en este enlace) debes prepararlo para programarlo. Para ello descarga el Software de Programación: Enlace de descarga (si no tienes acceso al enlace contáctanos para que te habilitemos).
Instala el Software
- Haz click derecho en el archivo descargado y luego haz click en "Ejecutar como administrador"
- En algunos casos te aparecerá una ventana como la que se muestra en la imagen indicando que "Windows protegió su PC", si es así haz click en "Más información" "Ejecutar de todas formas".
- Haz click en "Siguiente" "Lanzar Rinho Serial Terminal" "Finalizar".

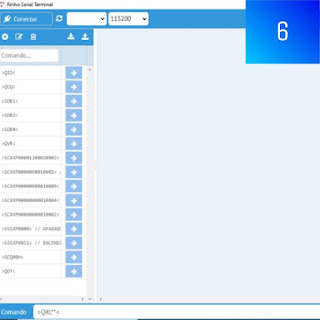

- ¡Listo! Ya tienes instalado el Software necesario para programar.
Conecta el dispositivo a tu computadora

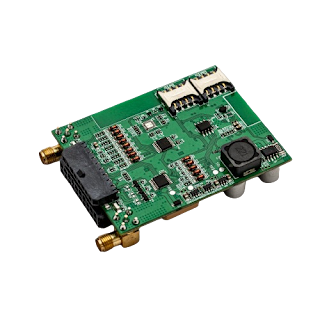

Primero coloca una tarjeta SIM (del tamaño Micro SIM) en el zócalo de la placa.
Si tienes un cable de programación, conéctalo al conector del dispositivo y conecta el otro extremo al USB de tu computadora. El cable es un conversor USB a Serial TTL232. Luego alimenta el dispositivo conectando la batería al conector de la placa.
¡Listo! Ya conectaste el dispositivo a tu computadora.
Verifica la conexión
Cada dispositivo está equipado con LEDs indicadores que facilitan el seguimiento del proceso de comunicación. Aquí te explicamos su funcionamiento:
- LED GPS (azul): Si este se apaga, indica que el dispositivo ha adquirido posición. En caso contrario, es necesario esperar a que obtenga la posición adecuada.
- LED de comunicación (multicolor): Parpadea en rojo durante la fase de inicio de la conexión y cambia a verde intermitente cuando ha logrado descargar y establecer conexión con la red 4G. Si no recibe respuesta, el LED vuelve a parpadear en amarillo, indicando que el dispositivo se está reiniciando, y posteriormente vuelve a parpadear en rojo.
Prepárate para programar
Con el dispositivo Rinho ya conectado a tu computadora:

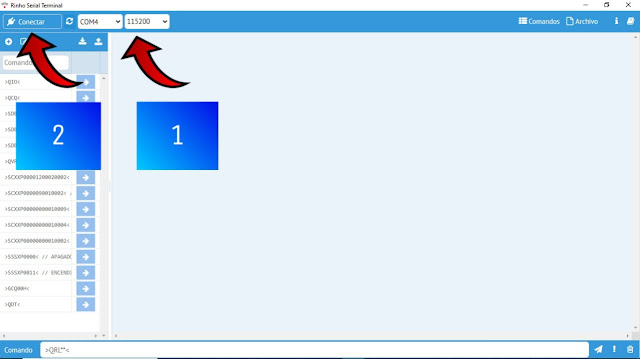

- Selecciona el puerto y la velocidad de 115200 baudios para los dispositivos Smart o Spider
- Luego haz click en "Conectar"
En el panel inferior, podrás escribir los comandos. El lenguaje de comunicación y programación del usuario del dispositivo se basa en tres tipos de mensajes, según el carácter de inicio de la cadena que lo contenga:
- S (Seteo): Indica la escritura de parámetros.
- Q (Query): Utilizado para consultar parámetros.
- A (Answer): Proporciona la respuesta a comandos de escritura (S) o consulta (Q).
Para iniciar un comando, debes utilizar el símbolo de mayor >, y para finalizar un comando, el símbolo de menor <.
En la esquina superior derecha haz click en "Archivo" para desplegar un menú.
Dentro del menú de archivo, podrás abrir y guardar los comandos y enviarlos.
En el panel central, podrás ver los envíos de los respectivos comandos y sus respuestas.
¡Y con esto estás listo para empezar a programar!
